QSL1000 spring lift table

Compare with general lift tables, this QSL1000 series spring lift table is a rotating lift table which can automatically maintain a load at the ideal height for manual loading and unloading without any electric or any manual operation, this pallet & spring lever loader can automatically maintain at the top of the load as the working height to  reduce the discomfort of long-term bending just with the spring force of the spring and the gravity of the cargo.

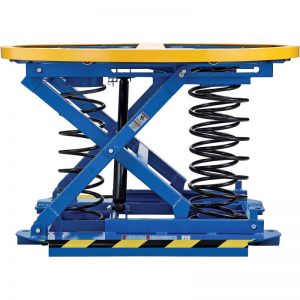

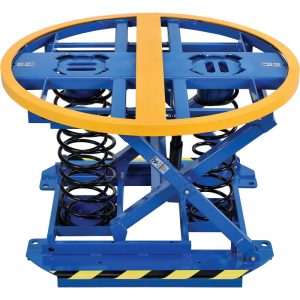

It is also a rotaing lift table as it can realize the operation of each side by rotating the surface of the spring loader, so the workers can easily complete all loading and unloading works just keep the same posture. Not only improves productivity but also protects workers from long time bending.

Necesitând nicio putere, poziționatorul are trei arcuri pentru nivelarea greutății maxime a sarcinii. Îndepărtați cu ușurință unul sau două arcuri pentru cerințe de sarcină mai ușoare.

Pe măsură ce se adaugă greutate la încărcătorul de nivel de arc, acesta provoacă comprimarea arcurilor, scăzând înălțimea platformei. Pe măsură ce greutatea este îndepărtată, arcurile se extind ridicând înălțimea platformei. Odată calibrat corespunzător pentru greutatea maximă de încărcare, elevatorul va rămâne automat la o înălțime ergonomică.

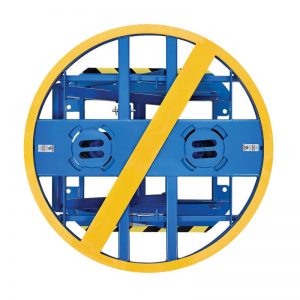

Intervalul de greutate este de 440 lbs. la 4.400 lbs. Placa de turnare standard permite rotirea la 360 ° pentru acces ușor la sarcină. Buzunarele furcii sunt de asemenea standard pentru repoziționarea încărcătorului cu arc.

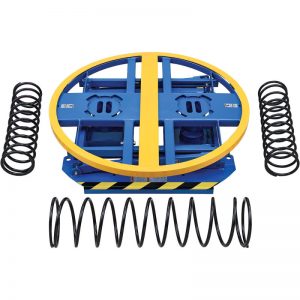

Include 3 arcuri cu dimensiuni diferite, le puteți grupa liber în funcție de capacitatea și înălțimea de care aveți nevoie. Echipat cu stivuitor „buzunar” permite transportul între diferite zone de lucru. „Motorul de ridicare a mesei de ridicare” este, de asemenea, opțional pentru zonele în care stivuitorul nu este disponibil.






i-Lift nr.1313601
ModelQSL1000
Capacitate kg (lb).200-2000(440-4400)
Înălțimea comprimată mm (in.)240(9.4)
Înălțime extinsă mm (in.)710(28)
Inel rotativ, exterior dia. mm (in.)1110(44)
Inel rotativ, în interiorul dia. mm (in.)1035(40.7)
Lungimea cadrului de bază mm (in.)1150(45.3)
Lățimea cadrului de bază mm (in.)930(36.6)
Cu 3 arcuriMare, mijloc, mic

Cadrul mesei de ridicare cu arc poate suporta sarcini de până la 4400 lbs. Pentru a adapta unitatea pentru diferite încărcări de paleti, arcurile sunt schimbate. Arcurile sunt alese pentru a se potrivi cu greutatea și înălțimea unui palet complet încărcat. O unitate poate avea una până la trei arcuri. De fiecare dată când se schimbă greutatea paletului sau înălțimea paletei, ar putea fi necesare și schimbarea arcurilor. Instrucțiunile vă vor arăta cum sunt selectate arcurile. Fiecare arc este codat color cu marcaj de vopsea la un capăt.

Unitatea de încărcare a nivelului acționată pe arc va avea întotdeauna cel puțin un arc. Acest primăvar are o marcă portocalie și are un diametru mai mare decât celelalte. Acest arc mare este întotdeauna plasat în spatele unității.
