Palanul manual cu manevră grea este un elevator manual, ușor de utilizat și ușor de transportat. Este puternic și purtabil și are performanțe ridicate de siguranță. Este potrivit pentru utilizare în fabrici, mine, șantiere, docuri, docuri, depozite, etc. Instalarea mașinilor și ridicarea încărcăturii, în special pentru operațiuni deschise și fără putere, își arată superioritatea.
The lever hoist has model HCB10, HCB20, HCB30, HCB50, HCB100, HCB200 for different capacity 1ton, 2ton, 3ton, 5ton, 10ton, 20ton.
Caracteristici:
- Design compact construction toate construcțiile din oțel, ușor de mână
- Capacitatea de ridicare de 2.200 lb. este mai mult decât suficientă pentru majoritatea aplicațiilor industriale
- Dispozitivul de ridicare manual utilizează unelte de partajare a sarcinii, ceea ce face ca ridicarea sarcinilor grele să fie ușoară
- Cârlige forjate prin picurare, concepute să se îndoaie încet pentru a avertiza asupra supraîncărcărilor.
- Construit pentru a respecta standardul de siguranță CE
We have this item in stock in US, if you are located in US, we can arrange delivery to you ASAP! This way will save your time and shipping cost.
| i-Lift nr. | 2110602 | 2110604 | 2110605 | 2110606 | 2110607 | 2110608 | |||||||
| Model | HCB10 | HCB20 | HCB30 | HCB50 | HCB100 | HCB200 | |||||||
| Capacitatea nominală | Kg (lb) | 1000(2200) | 2000(4400) | 3000(6600) | 5000(11000) | 10000(22000) | 20000(44000) | ||||||
| Înălțimea standard de ridicare | mm (in.) | 2500/3000（100/120） | 3000/5000(120/200) | ||||||||||
| Sarcina de testare | KN | 12.5 | 25 | 37.5 | 62.5 | 125 | 250 | ||||||
| Efort pentru capacitatea nominală | N | 310 | 320 | 360 | 400 | 430 | 430 | ||||||
| Nu. Caderi de lanț de încărcare | 1 | 2 | 2 | 2 | 4 | 8 | |||||||
| Min.Distența dintre cârlige H | mm (in.) | 300(12) | 380(15) | 470(18.5) | 600(23.6) | 730(28.7) | 1000(40) | ||||||
| Dia. De lanț de încărcare | mm (in.) | Ø6x18 | Ø6x18 | Ø8x24 | Ø10x30 | Ø10x30 | Ø10x30 | ||||||
| (0.2x0.7) | (0.2x0.7) | (0.3x0.9) | (0.4x1.2) | (0.4x1.2) | (0.4x1.2) | ||||||||

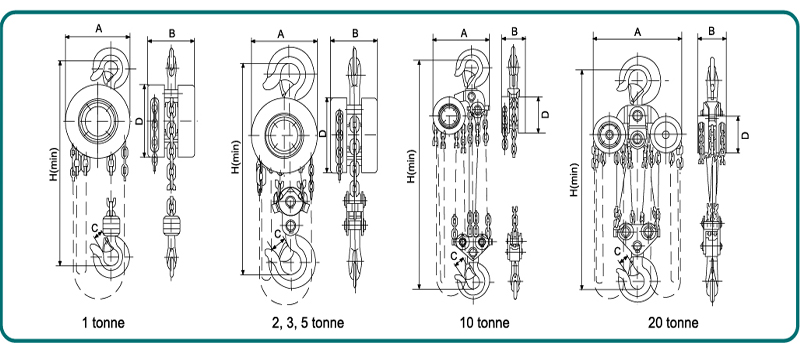

| Dimensiuni | Un mm (in.) | 142(5.6) | 142(5.6) | 178(6.8) | 210(8.3) | 358(14.1) | 580(22.8) | ||||||
| B mm (in.) | 130(5.2) | 130(5.2) | 139(5.6) | 162(6.4) | 162(6.4) | 189(7.4) | |||||||
| C mm (in.) | 22(0.9) | 26(1) | 32(1.2) | 44(1.7) | 50(2) | 70(2.7) | |||||||
| D mm (in.) | 142(5.6) | 142(5.6) | 178(6.8) | 210(8.3) | 358(14.1) | 580(22.8) | |||||||
| Greutate netă | kg (lb). | 9.2(20.2) | 10(22) | 12(26.4) | 14(30.8) | 20.2(44.4) | 22.7(50) | 32(70.4) | 35(77) | 65(143) | 68(150) | 148(325.6) | 155(341) |
| Greutate brută | kg (lb). | 9.6(21) | 10.4(23) | 13.1(28.8) | 14.5(31.9) | 20.8(45.8） | 23.3(51.3) | 33(72.6) | 36(79.2) | 67(147.4) | 80(176) | 150(330) | 180(396) |
| Extra Weight Per Metre of Extra Lift | (pcs) | 1.65 | 2.5 | 3.7 | 5.2 | 9.6 | 19.2 | ||||||
Procedura de operare:
1. Este strict interzisă utilizarea supraîncărcării prin tragere a cablului.
2. Este strict interzis să funcționezi cu alte puteri, altele decât forța de muncă.
3. Înainte de utilizare, asigurați-vă că piesele sunt intacte, piesele de transmisie și lanțul de ridicare sunt bine lubrifiate, iar starea de ralanti este normală.
4. Verificați dacă cârligele superioare și inferioare sunt atârnate înainte de ridicare, iar lanțul de ridicare ar trebui să fie atârnat vertical. Nu trebuie să existe legături răsucite, iar cadrul de cârlig inferior al lanțului dublu rând nu trebuie răsturnat.
5. Operatorul trebuie să stea în același plan cu roata brățară pentru a balansa brățara, astfel încât roata brățării să se rotească în sensul acelor de ceasornic, astfel încât greutatea să poată fi ridicată; când brățara este inversată, greutatea poate fi redusă încet.
6. Când ridicați obiecte grele, este strict interzis personalului să facă orice muncă sau să meargă sub obiecte grele pentru a evita accidentele majore.
7. În timpul procesului de ridicare, indiferent dacă greutatea crește sau scade, atunci când brățara este trasă, forța ar trebui să fie uniformă și blândă. Nu folosiți forță excesivă pentru a evita săriturile brățării sau inelul de prindere.
8. Dacă operatorul constată că forța de tracțiune este mai mare decât forța de tracțiune normală, ar trebui să înceteze utilizarea imediată. Preveniți deteriorarea structurii interne pentru a preveni accidentele.
9. După ce obiectul greu a aterizat în siguranță și în siguranță, scoateți cârligul din lanț.
10. După utilizare, manevrați ușor, puneți-l într-un loc uscat și ventilat și aplicați uleiul lubrifiant.
